T型螺栓,工業鋁型材專用連接件T型螺栓可以直接放入鋁型材槽內，安裝過程中特可以自動定位鎖緊，常與法蘭螺母配合使用，是安裝角件等鋁型材配件的好幫手；根據不同型材安裝需求可選用不同規格及長度的T型螺栓；

T型螺栓,工業鋁型材專用連接配件

鋁型材專用T型螺栓連接配件：

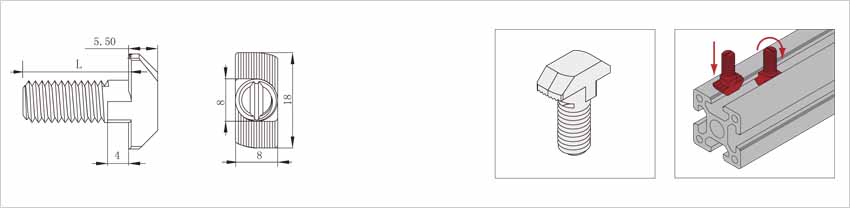

T型螺栓可以直接放入鋁型材槽內，安裝過程中特可以自動定位鎖緊，常與法蘭螺母配合使用，是安裝角件等鋁型材配件的好幫手；根據不同型材安裝需求可選用不同規格及長度的T型螺栓；



30系列鋁型材專用T型螺栓規格參數
槽型	L（mm)	螺紋	材質	訂貨編號
P8（槽8）	16	M6	碳鋼（鍍鋅/鍍鎳）	CE-TB6×16-30
P8（槽8）	25	M6	碳鋼（鍍鋅/鍍鎳）	CE-TB6×25-30
P8（槽8）	16	M8	碳鋼（鍍鋅/鍍鎳）	CE-TB8×16-30

40系列鋁型材專用T型螺栓規格參數
槽型	L(mm)	螺紋	材質	訂貨編號
P8（槽8）	20	M8	碳鋼（鍍鋅/鍍鎳）	CE-TB8×20-40
P8（槽8）	23	M8	碳鋼（鍍鋅/鍍鎳）	CE-TB8×23-40
P8（槽8）	25	M8	碳鋼（鍍鋅/鍍鎳）	CE-TB8×25-40
P8（槽8）	30	M8	碳鋼（鍍鋅/鍍鎳）	CE-TB8×30-40
P8（槽8）	40	M8	碳鋼（鍍鋅/鍍鎳）	CE-TB8×40-40

45系列鋁型材專用T型螺栓規格參數
槽型	L(mm)	螺紋	材質	訂貨編號
P10（槽10）	20	M8×20	碳鋼（鍍鋅/鍍鎳）	CE-TB8×20-45
P10（槽10）	25	M8×25	碳鋼（鍍鋅/鍍鎳）	CE-TB8×25-45
P10（槽10）	30	M8×30	碳鋼（鍍鋅/鍍鎳）	CE-TB8×30-45
P10（槽10）	35	M8×35	碳鋼（鍍鋅/鍍鎳）	CE-TB8×35-45
P10（槽10）	40	M8×40	碳鋼（鍍鋅/鍍鎳）	CE-TB8×40-45

注：50系列工業鋁型材所用T型螺栓與40系列相同，只需要根據槽深選用合適的T型螺栓即可；

無標題文檔

APAS工業鋁型材簡易選型表：

說明：
I. 圖中共有六個參數值：變形量決定因素： 1.承受力F（N） 2.鋁型材長度L（mm） 3.承載力與鋁型材長度的交點 4.所選鋁型材慣性矩I（cm4） 5.從交點垂直延伸到底部的直線 6.不同承受方式的鋁型材變形量f(mm)
II.可通過參數中的任意三個，查出另一個參數的極限值。舉例：選用APAS-8-4080W鋁型材， L=1000mm，加載荷F=2000N，從圖表中可輕易查出鋁型材的三種支撐狀態下最大變形量。

無標題文檔



APAS工業鋁型材受力變形量計算：

在選用APAS工業鋁型材時，變形量將是一個重要的選擇依據，根據下列計算公式，很容易計算出鋁型材自重與受力的情況下所產生的變形量。

m 鋁型材線性密度（kg/cm3） F 載荷（N） L 鋁型材無支撐長度（mm） E 彈性模量（68600N/mm2） I 集合慣性（cm4） Z 載面慣性（cm3） g 9.81N/kgf f 變形量（mm）

* 靜載荷狀態下的鋁型材變形量計算：

* 無載荷狀態下的鋁型材變形量計算：

* 鋁型材最大允許彎曲應力：σmax<200N/m3

* 計算舉例：選用APAS-10-4545鋁型材，長度L=500mm，載荷F=800N（1kgf=9.81N）,兩端固定支撐
